產品特點

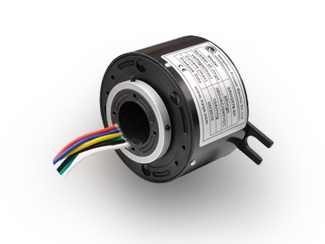

SRH2578過孔導電滑環

特點:過孔滑環完全滿足360度無限制旋轉的動力、控制及數字信號混合傳輸;全盛過孔滑環采用先進的纖刷技術,免維護,無需潤滑油;每路多點接觸,低接觸壓力,低噪音和低接觸磨損,超長的使用壽命;標準化、模塊化設計,產品規格齊全,并能為客戶量身定制所需要的產品。

可選項:額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型


典型應用:工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備等。


SRH2578過孔導電滑環

    電氣技術指標


    參數

    數值

    功率

    信號

    額定電壓

    380VAC

    240VAC/VDC

    絕緣電阻

    ≥1000MΩ/500VDC

    ≥500MΩ/500VDC

    導線規格

    AWG16鍍錫鐵氟龍或PVC絕緣

    AWG22鍍銀鐵氟龍絕緣

    導線長度

    標準500mm

    絕緣強度

    500VAC@50Hz,60s

    動態電阻變化值

    <0.01Ω



    機械技術指標



    參數

    數值

    功率

    信號

    工作速度

    0~500 rpm

    工作溫度

    -20℃ - +80℃

    工作濕度

    60%RH 或更高

    接觸材料

    貴金屬

    殼體材料

    工程塑料或鋁合金

    力 距

    6環產品為0.1N/m,每增加6環加0.03N/m

    防護等級

    IP51



    滑環安裝說明:

    ■ 因我們的帽型滑環轉動扭矩很小,因此可將內圈部分導線保護好后直接用于轉動或固定;


    注意事項:

    ■ 滑環環體不得作承重用,環體導線也不得承受外部控力;
    ■ 在滑環安裝時,務必要保護好導線,避免因?qū)w絕緣層損壞而影響產品品質;
    ■ 滑環系精密電氣元件,應使其在一個干燥,少塵的環境下工作。如果環境條件惡劣,應增加防護措施。

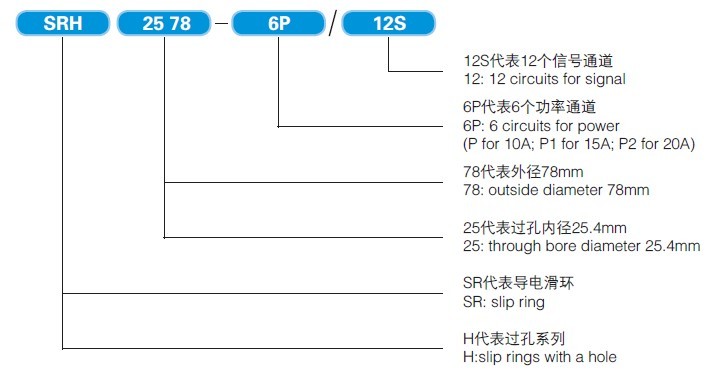

    規格表


    型號 長度(L=mm) 額定電流 總環道
    功率(10A、15A) 信號(2A)
    SRH2578-6P 55 6 6
    SRH2578-12S 55 12 12
    SRH2578-12P 79 12 12
    SRH2578-6P/12S 79 6 12 18
    SRH2578-24S 79 24 24
    SRH2578-18P 103 18 18
    SRH2578-12P/12S 103 12 12 24
    SRH2578-6P/24S 103 6 24 30
    SRH2578-36S 103 36 36
    SRH2578-24P 127 24 24
    SRH2578-18P/12S 127 18 12 30
    SRH2578-12P/24S 127 12 24 36
    SRH2578-6P/36S 127 6 36 42
    SRH2578-48S 127 48 48
    可按客戶需求定制到96通路


    標準滑環導線色碼表 (從轉子出線開始)


    色碼 藍 深藍 土黃
    6路 1 2 3 4 5 6 - - - - - -
    12路 1 2 3 4 5 6 7 8 9 10 11 12
    18路 1
    13
    2
    14
    3
    15
    4
    16
    5
    17
    6
    18
    7 8 9 10 11 12
    24路 1
    13
    2
    14
    3
    15
    4
    16
    5
    17
    6
    18
    7
    19
    8
    20
    9
    21
    10
    22
    11
    23
    12
    24
    30路 1
    13
    25
    2
    14
    26
    3
    15
    27
    4
    16
    28
    5
    17
    29
    6
    18
    30
    7
    19
    8
    20
    9
    21
    10
    22
    11
    23
    12
    24
    36路 1
    13
    25
    2
    14
    26
    3
    15
    27
    4
    16
    28
    5
    17
    29
    6
    18
    30
    7
    19
    31
    8
    20
    32
    9
    21
    33
    10
    22
    34
    11
    23
    35
    12
    24
    36
    42路 1
    13
    25
    37
    2
    14
    26
    38
    3
    15
    27
    39
    4
    16
    28
    40
    5
    17
    29
    41
    6
    18
    30
    42
    7
    19
    31
    8
    20
    32
    9
    21
    33
    10
    22
    34
    11
    23
    35
    12
    24
    36
    48路 1
    13
    25
    37
    2
    14
    26
    38
    3
    15
    27
    39
    4
    16
    28
    40
    5
    17
    29
    41
    6
    18
    30
    42
    7
    19
    31
    43
    8
    20
    32
    44
    9
    21
    33
    45
    10
    22
    34
    46
    11
    23
    35
    47
    12
    24
    36
    48

杭州全盛機電科技有限公司

始創于2003年
提供“標準滑環”和“定制滑環”服務

電話:0571-86496782

郵件:sales@hzqs.com

地址:杭州市臨平區順風路518號全盛產業園
