產品特點

SRH60135過孔滑環

特點：SRH60135過孔滑環過孔滑環完全滿足360度無限制旋轉的動力、控制及數字信號混合傳輸；全盛過孔滑環采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品。


可選項：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型


典型應用：工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備等。


SRH60135過孔滑環

    電氣技術指標


    參數

    數值

    功率

    信號

    額定電壓

    380VAC

    240VAC/VDC

    絕緣電阻

    ≥1000MΩ/500VDC

    ≥500MΩ/500VDC

    導線規格

    AWG16鍍錫鐵氟龍或PVC絕緣

    AWG22鍍銀鐵氟龍絕緣

    導線長度

    標準500mm

    絕緣強度

    500VAC@50Hz,60s

    動態電阻變化值

    ＜0.01Ω



    機械技術指標


    參數

    數值

    功率

    信號

    工作速度

    0~500 rpm

    工作溫度

    -20℃ - +80℃

    工作濕度

    60%RH 或更高

    接觸材料

    貴金屬

    殼體材料

    工程塑料或鋁合金

    力 距

    6環產品為0.1N/m,每增加6環加0.03N/m

    防護等級

    IP51


    滑環安裝說明:

    ■ 因我們的帽型滑環轉動扭矩很小，因此可將內圈部分導線保護好后直接用于轉動或固定；


    注意事項:

    ■ 滑環環體不得作承重用，環體導線也不得承受外部控力；
    ■ 在滑環安裝時，務必要保護好導線，避免因?qū)w絕緣層損壞而影響產品品質；
    ■ 滑環系精密電氣元件，應使其在一個干燥，少塵的環境下工作。如果環境條件惡劣，應增加防護措施。

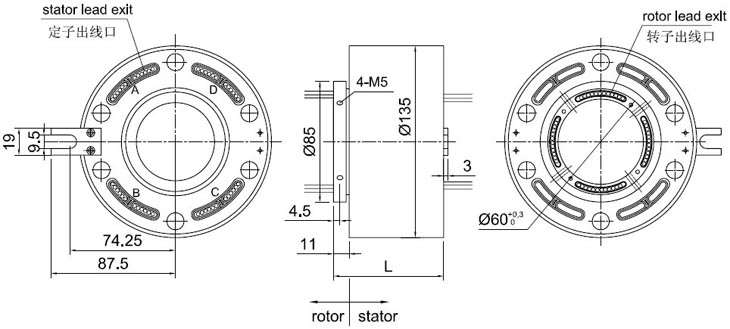

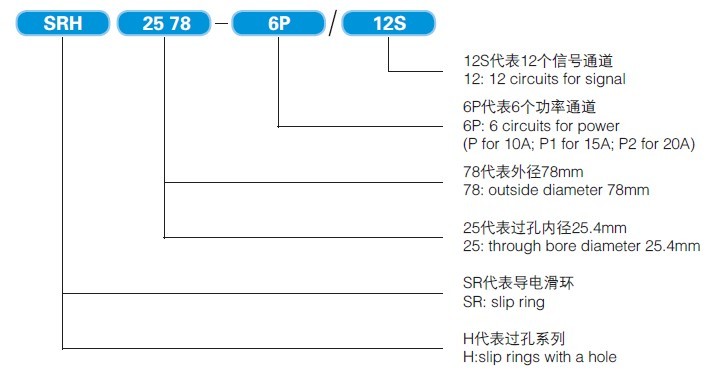

    規格表

    型號 長度
    （L=mm）    		 額定電流 總環道
    功率(10A、15A或20A) 信號(5A)
    SRH60135-6P 77.5 6 — 6
    SRH60135-12S 77.5 — 12 12
    SRH60135-12P 107.5 12 — 12
    SRH60135-6P/12S 107.5 6 12 18
    SRH60135-24S 107.5 — 24 24
    SRH60135-18P 137.5 18 — 18
    SRH60135-12P/12S 137.5 12 12 24
    SRH60135-6P/24S 137.5 6 24 30
    SRH60135-36S 137.5 — 36 36
    SRH60135-24P 167.5 24 — 24
    SRH60135-18P/12S 167.5 18 12 30
    SRH60135-12P/24S 167.5 12 24 36
    SRH60135-6P/36S 167.5 6 36 42
    SRH60135-48S 167.5 — 48 48
    SRH60135-30P 197.5 30 — 30
    SRH60135-24P/12S 197.5 24 12 36
    SRH60135-18P/24S 197.5 18 24 42
    SRH60135-12P/36S 197.5 12 36 48
    SRH60135-6P/48S 197.5 6 48 54
    SRH60135-60S 197.5 — 60 60
    SRH60135-36P 227.5 36 — 36
    SRH60135-30P/12S 227.5 30 12 42
    SRH60135-24P/24S 227.5 24 24 48
    SRH60135-18P/36S 227.5 18 36 54
    SRH60135-12P/48S 227.5 12 48 60
    SRH60135-6P/60S 227.5 6 60 66
    SRH60135-72S 227.5 — 72 72
    SRH60135-42P 257.5 42 — 42
    SRH60135-36P/12S 257.5 36 12 48
    SRH60135-30P/24S 257.5 30 24 54
    SRH60135-24P/36S 257.5 24 36 60
    SRH60135-18P/48S 257.5 18 48 66
    SRH60135-12P/60S 257.5 12 60 72
    SRH60135-6P/72S 257.5 6 72 78
    SRH60135-84S 257.5 — 84 84
    SRH60135-48P 287.5 48 — 48
    SRH60135-42P/12S 287.5 42 12 54
    SRH60135-36P/24S 287.5 36 24 60
    SRH60135-30P/36S 287.5 30 36 66
    SRH60135-24P/48S 287.5 24 48 72
    SRH60135-18P/60S 287.5 18 60 78
    SRH60135-12P/72S 287.5 12 72 84
    SRH60135-6P/84S 287.5 6 84 90
    SRH60135-96S 287.5 — 96 96
    可按客戶需求定制到216通路


    標準滑環導線色碼表 (從轉子出線開始)


    色碼 紅 黃 黑 藍 綠 白 紫 灰 棕 橙 深藍 土黃
    6路 1 2 3 4 5 6 - - - - - -
    12路 1 2 3 4 5 6 7 8 9 10 11 12
    18路 1
    13    		 2
    14    		 3
    15    		 4
    16    		 5
    17    		 6
    18    		 7 8 9 10 11 12
    24路 1
    13    		 2
    14    		 3
    15    		 4
    16    		 5
    17    		 6
    18    		 7
    19    		 8
    20    		 9
    21    		 10
    22    		 11
    23    		 12
    24
    30路 1
    13
    25    		 2
    14
    26    		 3
    15
    27    		 4
    16
    28    		 5
    17
    29    		 6
    18
    30    		 7
    19    		 8
    20    		 9
    21    		 10
    22    		 11
    23    		 12
    24
    36路 1
    13
    25    		 2
    14
    26    		 3
    15
    27    		 4
    16
    28    		 5
    17
    29    		 6
    18
    30    		 7
    19
    31    		 8
    20
    32    		 9
    21
    33    		 10
    22
    34    		 11
    23
    35    		 12
    24
    36
    42路 1
    13
    25
    37    		 2
    14
    26
    38    		 3
    15
    27
    39    		 4
    16
    28
    40    		 5
    17
    29
    41    		 6
    18
    30
    42    		 7
    19
    31    		 8
    20
    32    		 9
    21
    33    		 10
    22
    34    		 11
    23
    35    		 12
    24
    36
    48路 1
    13
    25
    37    		 2
    14
    26
    38    		 3
    15
    27
    39    		 4
    16
    28
    40    		 5
    17
    29
    41    		 6
    18
    30
    42    		 7
    19
    31
    43    		 8
    20
    32
    44    		 9
    21
    33
    45    		 10
    22
    34
    46    		 11
    23
    35
    47    		 12
    24
    36
    48
