特點:

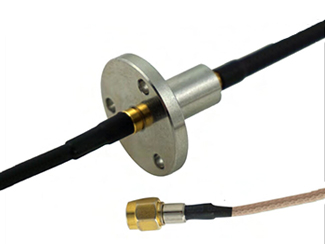

HDRJ101系列高清滑環專為射頻信號傳輸而設計,最高頻率可達40Ghz;同軸式接觸設計,使得連接器具有超寬的帶寬,無截至頻率;多觸點結構,有效減小相位抖動;整體尺寸小,連接器接插使用,便于安裝
典型應用:
適用于軍民用車載、雷達、微波無線旋轉平臺
參數 |
數值 |
|

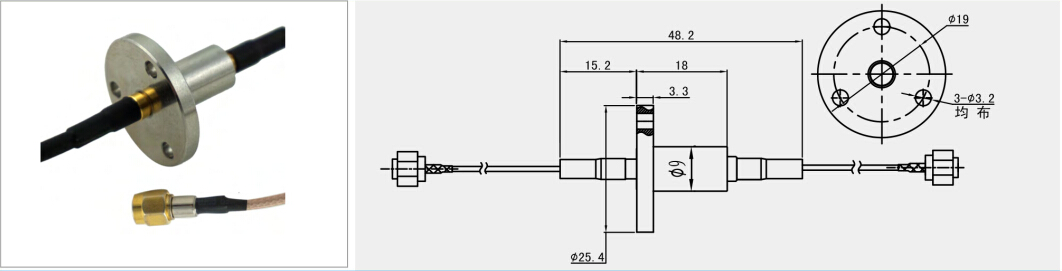

型號 |
HFRJ101 |
HFRJ102 |
接口形式 |
SMA母接頭(50Ω) |
SMA母接頭(50Ω) |
規格 |
I規格 |
I規格 |
頻帶 |
0-3GHz |
0-3GHz |
最大相位波動值 |
1° |
1° |
最大駐波比 |
2.0 |
2.0 |
最大插入損耗 |
2.9 |
2.9 |
最大駐波比波動值 |
0.1 |
0.1 |
最大插入損耗波動值 |
0.5 |
0.5 |
最大峰值功率 |
3000w |
3000w |
最大平均功率 |
100w @ 3GHz |
100w @ 3GHz |
最高轉速 |
100 rpm |
100 rpm |
最短壽命 |
200萬轉 |
200萬轉 |
重量 |
35g |
40g |
工作溫度 |
-40°~+70° |
|
工作濕度 |
≤85% |
|
防護等級 |
IP 40按照 EN 60529 |
