光電光纖滑環在衛星雷達系統中的應用

日期：2018-09-01  點擊：8185  屬于：滑環結構原理
      本文對電滑環和光電組合滑環進行了簡單的對比分析 ，介紹了多通道光電光纖組合滑環的實現原理 ，并針對某雷達系統光電混合信號的傳輸要求，探討了光電組合式滑環的設計方案。
      滑環在雷達系統中承擔著旋轉天線端與固定基座間信號傳輸?shù)墓δ?，隨著雷達系統的復雜化發展，傳統形式的電滑環由于數據傳輸量的限制，已不能滿足系統傳輸需求，而光纖傳輸技術具有傳輸容量大、傳輸性能好等優點，光纖旋轉連接器 (又稱光纖滑環) 可實現旋轉端與固定端的光信號連接，它的應用可以彌補電滑環的不足。但考慮到可靠性及可實施性，一些功率信號、中頻信號還需采用傳統電滑環來傳輸 ，所以光電組合滑環在現代雷達系統中得到了應用。
1.電滑環與光纖滑環的對比分析
1．1 電滑環
電滑環通過機械觸點來實現旋轉端與固定端的信號連接 ，其應用 范圍廣，技術成熟，但這種連接方式存在接觸點壓力控制 困難的問題，壓力過大會導致觸點磨損嚴重，使用壽命下降，轉動力矩過大；壓力不足會造成接觸不可靠，動態電阻變化過大，信號傳輸質量下降。 另外 電滑環的體積與數據傳輸量成正比，數據量越大，需要傳輸路數越多，體積就越龐大，很難滿足現代雷達的小型化設計要求。
1．2 光纖滑環
光纖滑環是實現旋轉端與固定端光信號連續傳輸?shù)臉屑~，是一種精密的光學傳輸器件，目前應用的光纖滑環有單通道和多通道之分 ，單通道要求單路同軸對準，實現原理簡單，多通道光纖滑環則需要通過光路折轉來實現光信號的連續傳輸 。 目前大多數多通道光纖滑環的實現原理都基于道威棱鏡 的光傳輸特性，如圖1所示，當?shù)劳忡R自身轉速為輸入平行光束繞其轉軸旋轉轉速的一半時，經過道威棱鏡輸出的光束位置不變，因此只要保證2：1的傳動關系，就可實現多路光信號的旋轉傳輸。

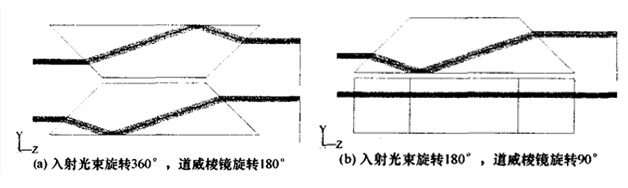

      圖1：道威棱鏡光速傳播原理圖 光纖滑環旋轉端與固定端的信號傳輸屬于非接觸式，不存在磨損問題，具有使用壽命長、免維護等優點。 另外通過信號處理，一路光纖滑環通道可以同時混合傳輸模擬信號和數字信號，相比電滑環其傳輸數據量大，通道利用率高。 但由于光纖滑環傳動精度要求較高，裝調復雜困難，國內只有少數廠家研制出四通道多模光纖滑環的樣機，遠未達到商業應用水平，目前國內所使用的多通道光纖滑環主要依賴進口。
2.某雷達系統中的光纖光電組合滑環
2．1 雷達數據傳輸對滑環的需求
a) 光纖通道：3 路單模光纖 ；
b ) 中頻通道：3 路 (≤120 M H z)，約 2O m W ；
c) 電源通道：三相 四線，功率 300 kW，地線一環，4 0 A 。
2．2 光纖滑環信號傳輸方案
光纖滑環典型的數據傳輸方式是結合光波分復用技 ，把不同種類的信號轉變?yōu)椴煌ㄩL(zhǎng)的光信號 ，經過光波復用技術合波到一根光纖，經光纖滑環傳輸后再經過分波技術還原信號。傳輸方式可以采用雙通道單向傳輸 ，也可以采用單通道雙向傳輸，圖2為單通道雙向傳輸原理圖 。 光 波分復用技術降低了系統對滑環路數的要求 ，但卻需要復雜的光收發模塊及復用解復用模塊，所以可以根據情況，采用多通道光纖滑環傳輸來
代替波分復用技術 。

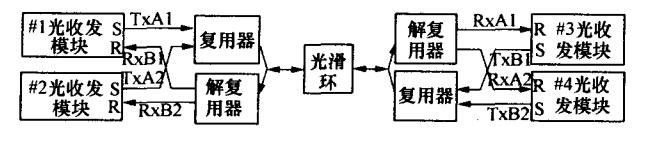

    圖2單通道雙向傳輸原理圖
本雷達系統中沒有采用波分復用技術，而是使用四通道光纖滑環分多路傳輸，傳輸方案如圖3所示，三路光通道分別傳輸上行控制指令 、下行回波及BIT 信息和下行視頻信號，剩下一路 則作為備份，以備故障應急，這樣即降低了系統對光模塊的要求，又保證了整個系統的可靠性。

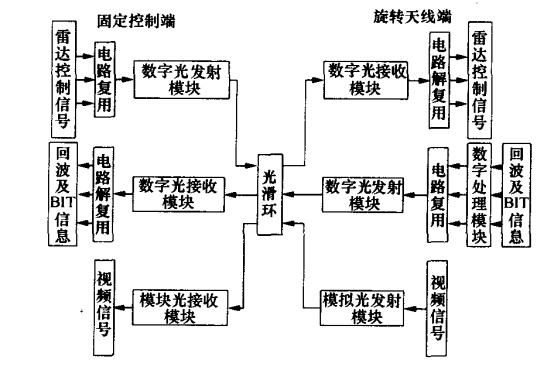

        圖3某雷達光纖光電組合滑環傳輸方案
2．3 組合滑環的結構方案

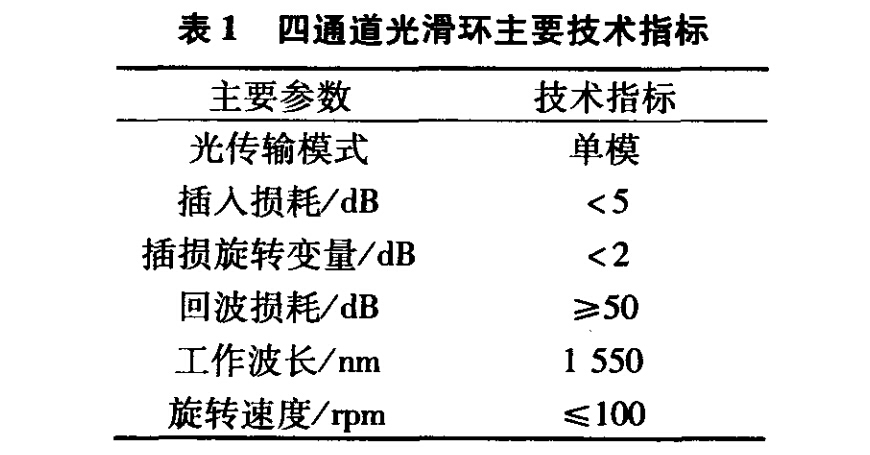

本方案中的四通道光纖滑環，經試驗驗證，可以滿足軍品使用要求，其主要技術指標見表 1，外形尺寸為∅88mm ×156mm，體積很小 。
電滑環只需實現3路中頻信號 (≤120 M H z) 和300 kW 的功率傳輸 ，所需環數少，用傳統柱式滑環的設計方法很容易實現。 但由于電源的功率比較大，單環需傳輸電流455A ，若采用單觸點單根 電纜出線的設計方案，則要求觸點大、電纜外徑大。本方案采用了多觸點及四線分流的傳輸方式 ，在滑環圓周方向均勻分布多個觸點且分四個方 向出線 ，有效減小了電滑環的外形尺寸。

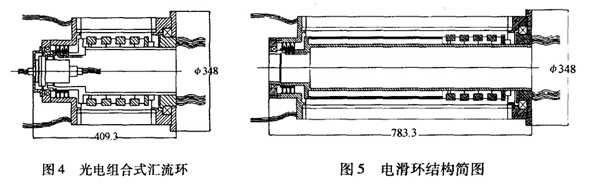

在光電滑環的組合設計上，考慮減小整體的軸向尺寸 ，本方案充分利用了中心孔，將光纖滑環套裝在其內部，結構簡圖如圖4所示。 如果系統不采用光纖滑環，直接應用傳統電滑環的傳輸形式，則需在原傳輸通道上另外增加180路小信號環，按此要求設計的電滑環結構簡圖如圖5所示，與光電組合式匯流環相比除軸向尺寸、轉動力矩大幅度增加外，信號的抗干擾能力及傳輸速率的下降大大降低了系統性能。

  3 結束語 光電組合式滑環是現代雷達技術向數字化方向發展的必然需求。 相比傳統的傳輸方式 ，其結構緊湊、體積小、重量輕的特點滿足了現代雷達系統向小型化發展的技術要求；更重要的是它解決了現代數字陣?yán)走_(dá)系統龐大數據量旋轉傳輸?shù)膯栴} ，光纖傳輸提高了雷達系統的信號傳輸性能，其優勢是不可代替的，光電組合式滑環必將在雷達系統中得到越來越廣泛的應用。
