導電環結構圖 氣動滑環結構原理圖
滑環是一種旋轉電氣連接器,用于將電流從固定電線傳送到旋轉裝置中,滑環由固定的定子和轉子接觸組成,定子刷絲在旋轉的金屬環的外殼上接觸摩擦,當金屬環轉動時,電流通過固定刷絲傳導到形成連接的金屬環,滑環通常以多個環組成,為設備的多個部件提供信號。
如圖所示,滑環定子部分金屬環用特殊絕緣塑料隔開,防止各種電磁等干擾,滑環可以分多種信號傳輸,圖上滑環結構圖除了電流還有高清信號等。
滑環的常見用途是用于電流,數據,視頻和以太網信號傳輸。它們提供各種配置,端接類型和材料,以適應大多數應用,它們通常存在于發電機,交流發電機,包裝機械,電纜卷筒和風力渦輪機中,滑環技術非常多樣化,幾乎適用于任何行業。
滑環旋轉接頭用于流體和氣動介質的電功率和信號也是如此,它們通常集成到旋轉接頭中,如氣液電組合滑環,氣動滑環,以在單個設備內向旋轉機械發送壓力和數據。

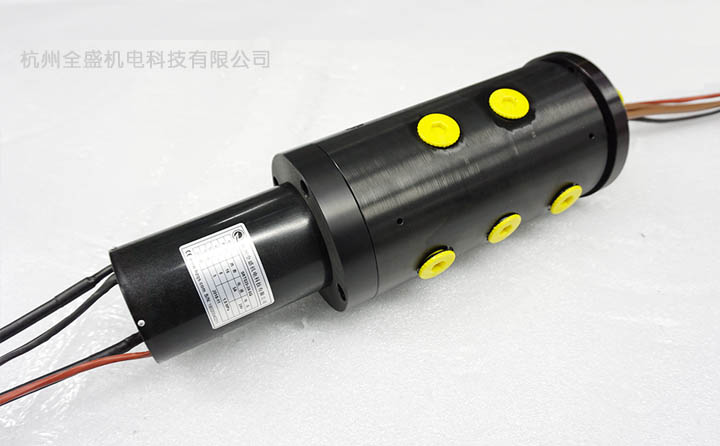

氣動滑環結構在是滑環的前段在接上氣動或者氣液組合的結構,這種結構比較復雜,需要相當?shù)募夹g(shù)水平才能完成!
