導電滑環工作原理圖結構動態圖 原創一看就懂

日期:2019-01-18  點擊:47232  屬于:滑環結構原理

我們知道導電滑環在360°旋轉設備之間傳遞功率和數據,但這是怎么發生的?滑環工作原理是什么?

在基本層面上,滑環由兩個主要部件組成,導電環和電刷,要么導電環轉動-電刷靜止,要么電刷旋轉-導電環靜止,這2種工作狀態沒有本質的區別,滑環組件中的金屬環和電刷的數量根據設備的需要而變化,許多滑環都包含在金屬外殼內,以保護它們免受灰塵,濕氣和其他可能導致其故障的因素的影響,如果使用環境比較好的話,一般也做成工程塑料外殼,成本比較低,導電滑環也不容易損壞。具體的導電滑環工作原理圖如下圖所示:

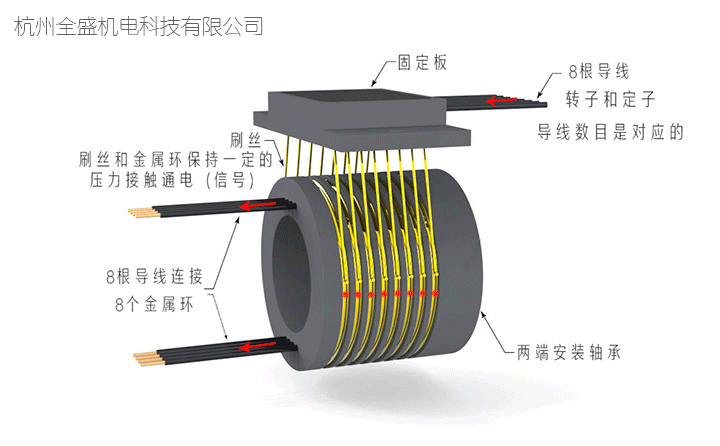

圖示為銅環轉動,刷絲固定,設備的兩端導線數量肯定是一一對應的,比如8路線進去,同樣8路線出來,下圖定子刷絲接觸銅環的時候一路導線又各分成2路,主要是防止一個路線損壞,另外一個還可以正常工作!
導電滑環原理圖
電刷觸頭總是成對的,一分二,防止一路損壞,另一個還可以工作,由金屬銅石墨或銀石墨制成(現在基本上都是三元合金絲,更加結實耐磨),并與旋轉金屬環的外側摩擦,當組件的一部分旋轉時,它們保持連續的電連接,雖然每個環通常只有一個刷對,但是電流強度不同可能需要每個電路使用四對甚至更多對,三元合金絲的直徑一般是固定的,遇到大電流的設備時,每一路可能會幾十根刷絲組合使用,確保大電流時不會燒毀。
導電滑環結構圖

導電環由導電金屬制成,通常是黃銅,但也可以鍍銀或鍍金(工業金,不是佩戴的金銀首飾的金),并且通常安裝在中心軸上,但與中心軸絕緣,環之間以及環和軸之間的絕緣材料由尼龍,酚醛塑料或其他非導電材料制成,當環轉動時,電流通過電刷傳導到導電環形連接,這就是導電滑環工作原理。
