多路光纖滑環光纖旋轉接頭的應用和設計原理
1.使用光纖滑環傳輸信號的優勢和應用
因光纖通信容量大、中繼距離長、保密性能好、抗電磁干擾能力強等優點，得到了越來越廣泛的應用，成為了現代信息傳輸過程的重要途徑，目前光纖滑環已廣泛應用在各個領域中，如醫療設備中的CT掃描系統，工業中的機械手、絞車，石油開采、海底探測裝置中的掃描系統以及軍事國防領域的需求更是日趨普遍。在光纖旋轉接頭旋轉的天線與雷達底座之間的通信數據連接中，天線陣面與控制中心之間對光信號的旋轉接頭連接都要光纖旋轉接頭連接器實現，在直升機、無人機、戰斗機的機身前部或下部，為了偵查或定位等目的，一般裝有光電瞄準系統或者光電吊艙內部裝有各種光電傳感器，在工作時為了精確的進行目標的捕獲，吊艙需要360°連續旋轉，所以也必須使用光纖旋轉接頭將探測到的光電信號傳輸?shù)綑C(jī)內進行數據的分析處理，此外機裁、艦裁、多功能武器火控系統、陸?？杖姷姆轿荒繕?biāo)定位系統、軍用機器人等也需要大量光纖旋轉連接器來實現高速率控制信息和圖像音頻信息的傳輸。
2.多路光纖滑環的設計原理
解旋轉棱鏡法：
我司采用解旋轉棱鏡原理制作多路光纖滑環，其原理是利用解旋轉棱鏡的轉像特性及解旋轉棱鏡補償各個通道的光程差，從而實現多芯光信號傳輸?shù)姆椒?。Dove棱鏡是一種解旋轉棱鏡，由于Dove棱鏡的整體性，其避免了早期國外使用的像Abbe-Konig等棱鏡自身的調整和膠合帶來的誤差；而且Dove棱鏡是直角棱鏡削去直角部分形成的，因此其加工難度較小，所以Dove棱鏡相對于其他幾種解旋棱鏡更易實現。

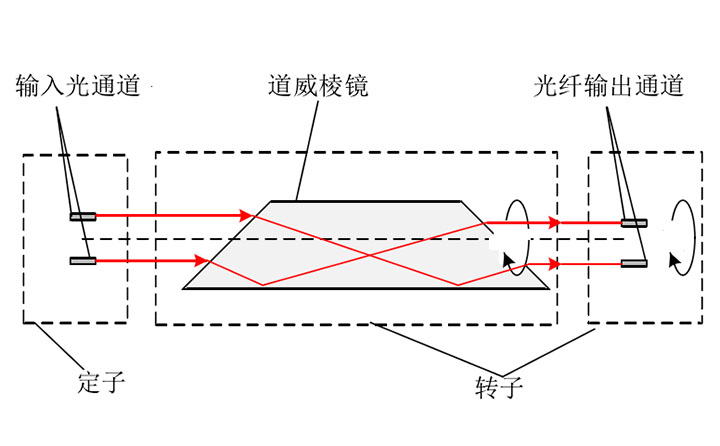

如圖1所示光纖旋轉接頭是一種用于解決轉動部件和靜止部件間光纖信號傳輸問題的精密光學裝置，通常采用準直擴束技術提高耦合效率，通過解旋轉動的棱鏡（Dove棱鏡）、透鏡等光學元器件，以及用以提供傳動比的齒輪或其他機械裝置，然后經過精密定位調試及永久緊固工藝制成。
