滑環的工作原理是怎樣的?

日期:2020-04-13  點擊:16083  屬于:滑環結構原理
      滑環的工作原理是怎樣的?滑環在兩個組件之間傳遞能量和數據,它主要由兩部分組成:一組金屬環和相對應的電刷絲?;h(huán)的工作原理是將刷絲接觸金屬環,在此過程中,電刷部分保持靜止,金屬部分旋轉,電刷和導電環的引線在內部接觸,并與滑環兩側設備的電氣連接。這樣相當于導線一端和滑環的定子固定不動,一端導線和滑環的轉子一起轉動,從而不會繞線。
滑環的工作原理
      電刷絲由安裝在外殼上的電刷架固定,外殼內的一組滾珠軸承支撐轉子,滑環的其他部件,如轉子、蓋和外殼,由金屬和非金屬材料制成。 材料的選擇主要取決于溫度、功率、重量、尺寸和成本,由于各種原因,如電壓、電流密度、電阻變化、轉速、帶寬等,電子元件通常具有高導電性材料。
      什么是滑環?滑環實際上是一種至關重要的機電設備,在當今的許多工業,軍事甚至日常設備中,滑環都是常見的組件,它們?cè)诠こ虒W(xué)中最棘手的問題中扮演著至關重要的角色,如何有效地將功率和其他電信號從固定設備,組件或電源傳輸?shù)叫D(zhuǎn)的物體上? 滑環確保工程和設計團隊不再需要昂貴的辦法來為旋轉設備供電。它們?cè)诟纳茩C(jī)械性能以及簡化操作方面起著重要作用,它們進一步消除了活動接頭中損壞和危險的電線和電纜連接的威脅?;h(huán)的功率范圍從毫瓦到幾百安培,視應用而定,在所有應用中,摩擦都是滑環壽命的主要決定因素,這些系統中的許多已經使用金和銀等貴金屬來延長生命周期,根據速度,功率水平和環境條件,選擇合適的。
      使用滑環的優點是防止電線纏繞,旋轉系統之間功率和數據的平穩傳輸,滑環如何工作?到底是怎么做到的呢?滑環由兩個主要部件組成–金屬刷和金屬環,環之間以及環與軸之間的絕緣材料由尼龍,酚醛塑料或其他非導電材料制成。 電刷位于電刷板上,電刷板固定在側桿上,電刷絲由銅石墨或銀石墨制成,通常每個環都一樣,但是不同的電流要求可能需要每個電路使用四對甚至更多,電刷(或多個電刷)在旋轉時與金屬環接觸,然后旋轉摩擦?xí)鬟f電信號,從而傳遞功率?;h(huán)的應用示例包括動臂,風力渦輪機,包裝機,游樂設施,安防監控等一切需要360度旋轉的設備。
滑環的工作原理

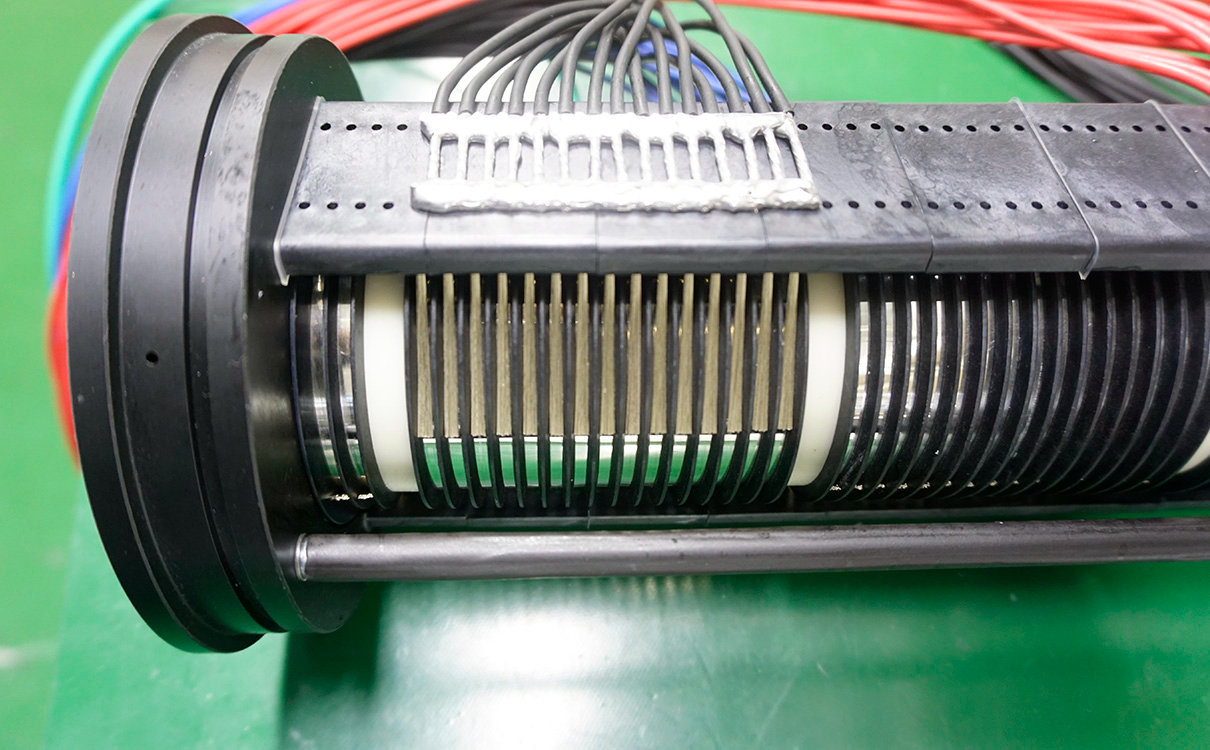

如圖:導線一端連接刷絲,刷絲固定在板上,整個稱之為定子,而接觸的則是銅環鍍銀的導電環,導電環內側連接導線,稱之為轉子!需要注意的是轉子和定子不是固定的,也可以反過來!主要是看安裝模式,即中間有孔的和沒有孔的!
