特點
SRT2087石油海洋鉆井滑環特殊耐高壓5000V結構,能夠滿足海上大功率設備電力傳輸需求;全不銹鋼殼體,以及優異的密封性能,使得滑環具備優良的耐候性,最高防護等級可達IP67;每環多點接觸,低接觸壓力,低噪音和低接觸磨損,超長的使用壽命
典型應用
船用吊裝機械,石油鉆井平臺、船舶機械
電氣技術指標
參數 |
數值 |
|
功率 |
信號 |
|
額定電壓 |
380VAC |
240VAC/240VDC |
額定電流 |
10A |
2A |
絕緣電阻 |
≥1000MΩ/500VDC |
≥500MΩ/500VDC |
絕緣體強度 |
500VAC@50Hz,60s |
500VAC@50Hz,60s |
動態電阻變化值 |
< 0.01Ω |
< 0.01Ω |
導線規格 |
AWG16鍍錫鐵氟龍絕緣或PVC絕緣 |
AWG26 鍍銀鐵氟龍絕緣 |
導線長度 |
500±20mm或根據客戶要求提供 |
機械技術指標
參數 |
數值 |
工作速度 |
0~500 rpm |
工作溫度 |
-20℃ - +80℃ |
工作濕度 |
60%RH 或更高 |
接觸材料 |
貴金屬 |
結構材料 |
不銹鋼或鋁合金 |
防護等級 |
IP65 |

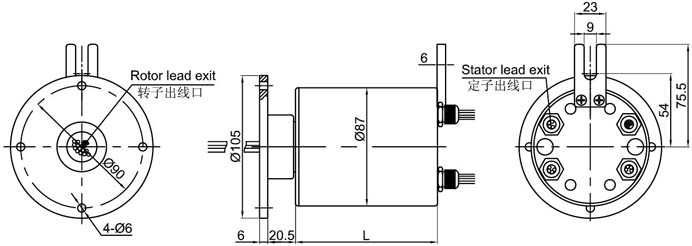

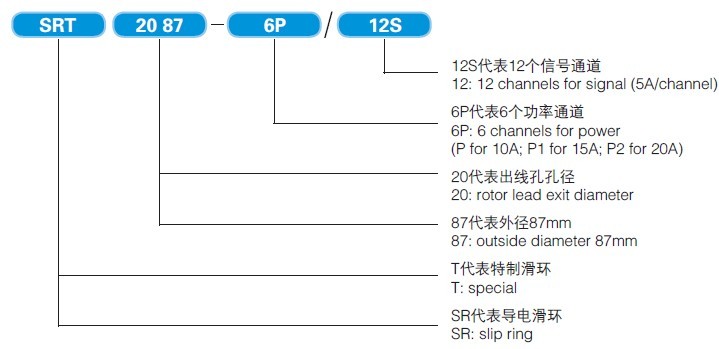

可選型號及對應長度尺寸
型號 |
長度 |
額定電流 |
總路數 |
|
功率(10A) |
信號(2A) |
|||
SRT2087-6P |
56.5 |
6 |
— |
6 |
SRT2087-12S |
56.5 |
— |
12 |
12 |
SRT2087-12P |
80.5 |
12 |
— |
12 |
SRT2087-6P/12S |
80.5 |
6 |
12 |
18 |
SRT2087-24S |
80.5 |
— |
24 |
24 |
SRT2087-18P |
104.5 |
18 |
— |
18 |
SRT2087-12P/12S |
104.5 |
12 |
12 |
24 |
SRT2087-6P/24S |
104.5 |
6 |
24 |
30 |
SRT2087-36S |
104.5 |
— |
36 |
36 |
SRT2087-24P |
128.5 |
24 |
— |
24 |
SRT2087-18P/12S |
128.5 |
18 |
12 |
30 |
SRT2087-12P/24S |
128.5 |
12 |
24 |
36 |
SRT2087-6P/36S |
128.5 |
6 |
36 |
42 |
SRT2087-48S |
128.5 |
— |
48 |
48 |
SRT2087-30P |
152.5 |
30 |
— |
30 |
SRT2087-24P/12S |
152.5 |
24 |
12 |
36 |
SRT2087-18P/24S |
152.5 |
18 |
24 |
42 |
SRT2087-12P/36S |
152.5 |
12 |
36 |
48 |
SRT2087-6P/48S |
152.5 |
6 |
48 |
54 |
SRT2087-60S |
152.5 |
— |
60 |
60 |
SRT2087-36P |
176.5 |
36 |
— |
36 |
SRT2087-30P/12S |
176.5 |
30 |
12 |
42 |
SRT2087-24P/24S |
176.5 |
24 |
24 |
48 |
SRT2087-18P/36S |
176.5 |
18 |
36 |
54 |
SRT2087-12P/48S |
176.5 |
12 |
48 |
60 |
SRT2087-6P/60S |
176.5 |
6 |
60 |
66 |
SRT2087-72S |
176.5 |
— |
72 |
72 |
SRT2087-42P |
200.5 |
42 |
— |
42 |
SRT2087-36P/12S |
200.5 |
36 |
12 |
48 |
SRT2087-30P/24S |
200.5 |
30 |
24 |
54 |
SRT2087-24P/36S |
200.5 |
24 |
36 |
60 |
SRT2087-18P/48S |
200.5 |
18 |
48 |
66 |
SRT2087-12P/60S |
200.5 |
12 |
60 |
72 |
SRT2087-6P/60S |
200.5 |
6 |
72 |
78 |
SRT2087-84S |
200.5 |
— |
84 |
84 |
SRT2087-48P |
224.5 |
48 |
— |
48 |
SRT2087-42P/12S |
224.5 |
42 |
12 |
54 |
SRT2087-36P/24S |
224.5 |
36 |
24 |
60 |
SRT2087-30P/24S |
224.5 |
30 |
36 |
66 |
SRT2087-24P/36S |
224.5 |
24 |
48 |
72 |
SRT2087-18P/48S |
224.5 |
18 |
60 |
78 |
SRT2087-12P/60S |
224.5 |
12 |
72 |
84 |
SRT2087-6P/60S |
224.5 |
6 |
84 |
90 |
SRT2087-96S |
224.5 |
— |
96 |
96 |
標準滑環導線色碼表 (從轉子出線開始)
色碼 |
紅 |
黃 |
黑 |
藍 |
綠 |
白 |
紫 |
灰 |
棕 |
橙 |
深藍 |
土黃 |
6路 |
1 |
2 |
3 |
4 |
5 |
6 |
- |
- |
- |
- |
- |
- |
12路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
18路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
24路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
30路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
- |
- |
- |
- |
36路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
- |
- |
- |
42路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
- |
48路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
