特點

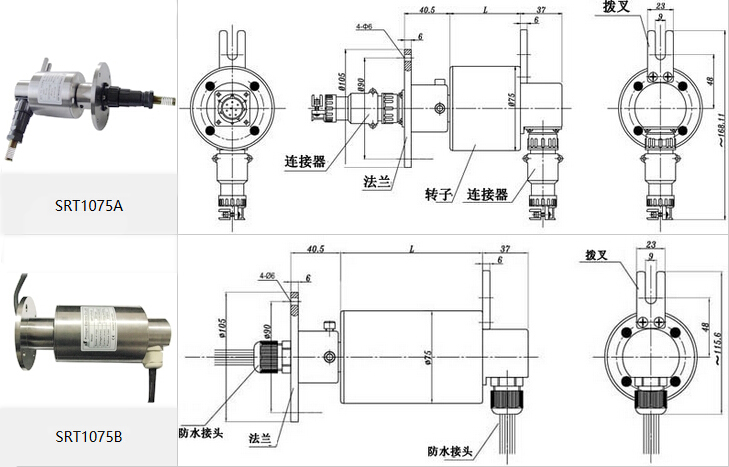

SRT1075B吊裝機械滑環特殊耐高壓5000V結構,能夠滿足海上大功率設備電力傳輸需求;全不銹鋼殼體,以及優異的密封性能,使得滑環具備優良的耐候性,最高防護等級可達IP67;每環多點接觸,低接觸壓力,低噪音和低接觸磨損,超長的使用壽命
典型應用
船用吊裝機械,石油鉆井平臺、船舶機械
參數 |
數值 |
路 數 |
6、12、18、24、30、36、42、48 |
額定電壓 |
380VAC/240VDC |
額定電流 |
5A/環 5A/ring |
絕緣電阻 |
≥1000MΩ/500VDC |
絕緣體強度 |
500VAC@50Hz,60s |
動態電阻變化值 |
< 0.01Ω |
連接器 |
采用防水、鍍金插針,或采用導線 |
參數 |
數值 |
工作速度 |
0~500 rpm |
工作溫度 |
-20℃-+80℃ |
工作濕度 |
60%RH或更高 |
接觸材料 |
貴金屬 |
殼體材料 |
不銹鋼或鋁合金 |
防護等級 |
IP65 |
導線色碼表
色碼 |
紅 |
黃 |
黑 |
藍 |
綠 |
白 |
紫 |
灰 |
棕 |
橙 |
深藍 |
土黃 |
6路 |
1 |
2 |
3 |
4 |
5 |
6 |
- |
- |
- |
- |
- |
- |
12路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
18路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
24路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
30路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
- |
- |
- |
- |
36路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
- |
- |
- |
42路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
- |
48路 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
