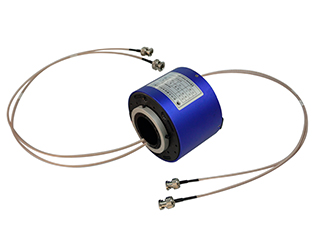

特點:SRH1235ES中頻滑環專為傳輸中頻信號設計,采用行業尖端技術,具有比同類產品更大的帶寬??赏ǜ咔逡曨l信號、USB2.0、工業總線、工業以太網等中頻信號。誤碼率小于10¯¹¹。每路多點接觸,低接觸壓力,低噪音和低接觸磨損,超長的使用壽命??杉虞d標準模塊同時滿足功率和信號的傳輸;
電氣技術指標
型號 |
頻段(MHz) |
插入損耗(dB) |
回波損耗(dB) |
隔離度(dB) |
||
---|---|---|---|---|---|---|
SRH1254-XX-ES |
0~200 |
≤1.0 |
|
30 |
||
200~350 |
1.0~2.0 |
|||||
SRH2578-XX-ES |
0~220 |
≤1.0 |
30、50可選 |
|||
220~470 |
1.0~2.0 |
|||||
SRH3899-XX-ES |
0~175 |
≤1.0 |
30、50可選 |
|||
175~290 |
1.0~2.0 |
|||||
SRH50120-XX-ES |
0~95 |
≤1.0 |
30、50可選 |
|||
95~200 |
1.0~2.0 |
以上參數均為根據測試結果取得的最優使用頻段,并不是滑環的極限使用頻率,一般我們認為單環道極限頻率flim=3×108÷[π×(內徑+10~15) ×10-3×4](Hz)。
機械技術指標
參數 |
數值 |
---|---|
工作速度 |
0~250rpm |
工作溫度 |
-20℃ - +80℃ |
工作濕度 |
≤95%RH |
接觸材料 |
貴金屬 |
殼體材料 |
鋁合金 |
防護等級 |
標準IP51 ,可選IP54,IP65 |
